安康(当地)桥梁伸缩缝-滑动支座匠心打造

选定伸缩缝规格尺寸选定伸缩缝的规格尺寸与使用寿命关系很大，在设计时应考虑足够的伸缩富余量。当桥梁位移方向与伸缩缝中心线正交时，选用伸缩缝规格比较容易，但桥梁位移方向与伸缩缝中心斜交时，须分解成平行与垂直于中心线的两个矢量，选用伸缩缝规格取决于两个矢量当中的一个。与接缝平行的矢量：△Lp=△L.cosβ；与接缝垂直的矢量：△Lr=△Lr.sinβ式中：表示桥梁位移的总变形量；为位移方向与接缝方向的交角β=45゜ ∽135°△Lr是选用伸缩缝规格的依据， △Lp的变形一般由橡胶密封条的水平错动老完成，对伸缩缝的选用无太大的影响。设计桥梁沿结构中心线位移95mm，伸缩缝与其斜交40°，按公式计算△Lr=73mm,△Lp=61mm选用本型号的伸缩缝是适用的。同时要注意，胶条以中部为准，水平错动量在前后两个方向都是不应超过40mm，如计算中发现有过量错动，须选用更大规格的伸缩缝。设计时，如带有人行道，防撞墙结构的，必须将设计角度，尺寸数据提供给本厂，便于工厂按设计要求整体制造。

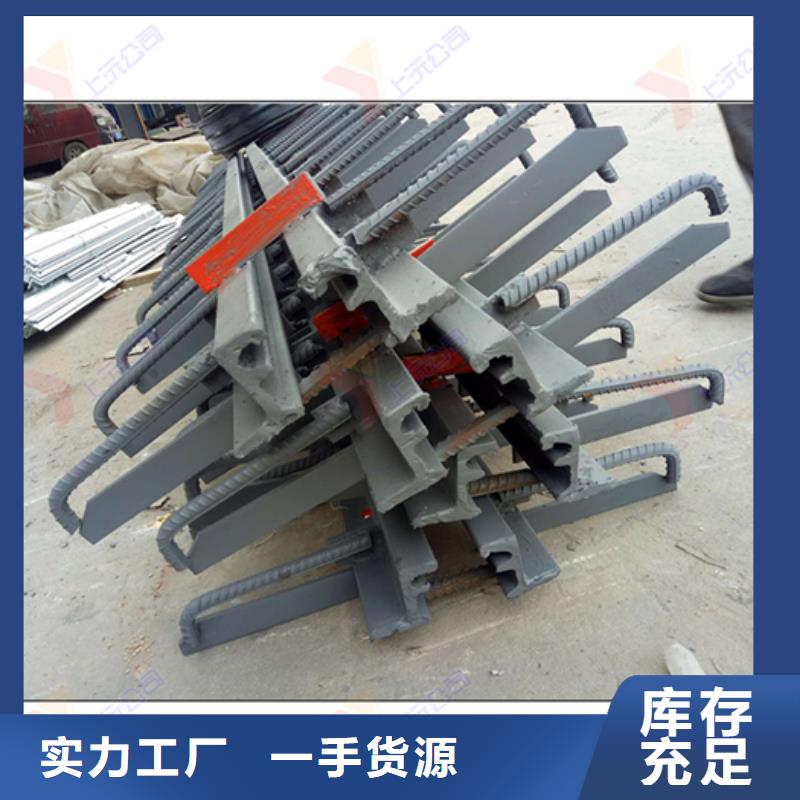

GQF-C\F\E\Z型、GQF-MZL型模数式桥梁伸缩装置，是采用热轧整体成型的异型钢材设计。GQF-C型、GQF-Z型、GQF-L型、GQF-F型伸缩装置适用于伸缩量80mm以下，GQF-MZL型伸缩装置是由边梁，中横梁和连动机构组成的模数式桥梁伸缩装置，适用于伸缩量80mm-1200mm的大中跨度桥梁。桥梁伸缩缝的作用:在于调节由车辆荷载和桥梁建筑材料所引起的上部结构之间的位移和联结。斜交桥的伸缩装置一旦被破坏，将严重影响行车的速度、舒适性与安全，甚至造成行车安全事故
